HN-DLED 点胶机

HN-DLED 点胶机，定位精准，重复定位精度高

HN-DLED 点胶机，定位精准，重复定位精度高

设备参数

整机参数
定位精度	±50μm@3sigma
重复定位精度	±25μm@3sigma
操作系统	Windows7
主供气源	0.4-0.6Kgf/cm2
控制方法	AC220±10% 50-60HZ 1.5KW
及其外形尺寸	PC Control
机器重量	约1000kg



项目	HN-DLED
最大尺寸	89mm0*510mm (二段可支持1200mm-1500mm)
最小尺寸	50mm*60mm
厚度	1mm-6mm
传输高度	900mm±40mm
传送方向	左-右、右-左
产品重量	≤5kg
轨道板边距离	≥9mm
底部元件高度	≤10mm
顶板方式	侧顶
传输方式	二段式运输导轨
同上下位机通讯信号	SMEMA
清洗方式	真空吸清胶
视野区域	13mm*10mm
视觉系统	CCD视觉定位系统



功能配置

标准配置	气压稳定装置	选项配置	微量天平
	真空清洁装置		擦拭系统
	低液压位检测		在线扫码
	XYZ轴校正平台		双阀同步
	头部加热		MES系统
	气动阀		压电阀

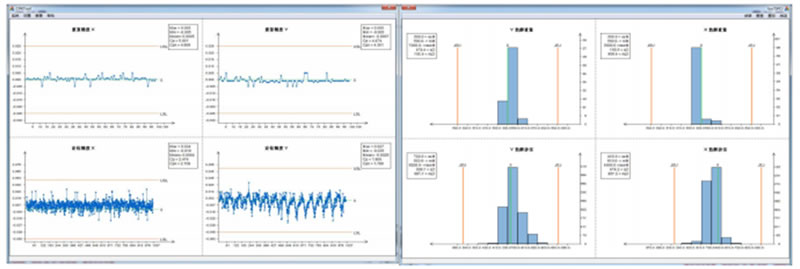

CPK 测试报告

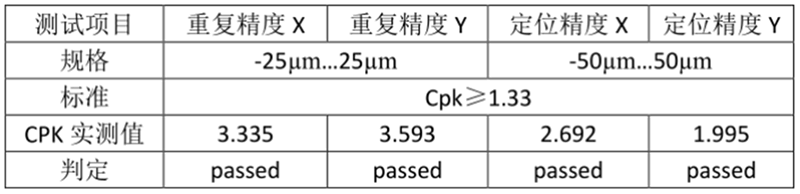

重复定位精度

测试方法：机器自行模拟生产，生产CPK数据，通过CPK测试团建读取分析出结果，生成图形。

测试速度： CCD X:800mm/s

                   CCD Y:800mm/s

                   取像延时：110ms

                   运输速度：20mm/s

测试环境：机器水平

                  温度：24℃

                  湿度：60%



客户案列

售后承诺

1.承诺： 质保期：1年，终身维护。响应时间：接到用户通知，专业技术人员不超过24小时（本地）48小时（异地）上门服务，保证24小时不间断售后技术 服务支持；修复时间：48小时。

2.免费保修：质保期内免费保修，质保期后保证合理的价格提供备件和保养服务。

3.免费培训：培训当天，免费在现场对采购方技术人员进行设备操作培训，保证使用方人员能够熟练掌握各种设备和软件等常规使用方法，以及小故障的判断与解决。
