PCBA、FPC 自动化分板设备与技术
行业大厂都选择华诺；高标准制造，满足严苛技术要求。
整个加工过程中，激光加工专用配置保证切割边缘平滑无毛刺，高效的吸尘装置确保加工表面无污染。
1.高精度：高品质硬件与特定应用研发的完美软件相结合确保高精度 和高产能。
2.成本收益高：使用CuttingMaster利用普通分板工艺的成本得到质 量最优的洁净切割。
3.可靠性高：整个加工过程中，激光加工专用配置保证切割边缘平滑无毛刺，高效的吸尘装置确保加工表面无污染。
4.用途广泛：可加工从刚性到柔性的各种材料，无论是独立系统还是在线系统--配合夹具或者真空吸附台的不同型号均可轻松应对。
5.加工速度快：工艺不断优化以及高水平设备性能确保加工速度。

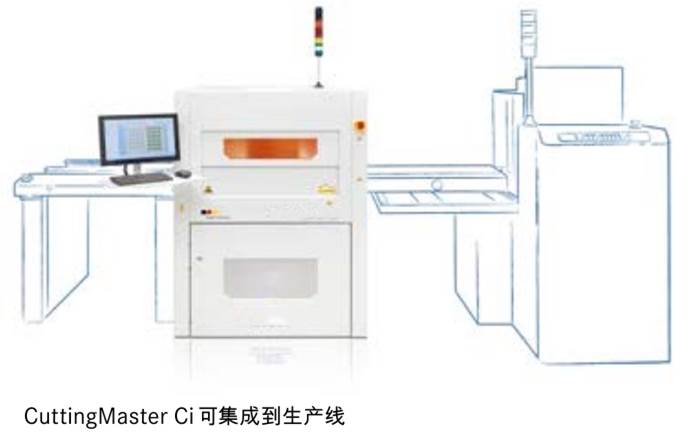

6.自动化程度高：可按照客户需求选择生产加工的自动化等级。
7.材料成本节约：无应力、非接触式材料加工、绝缘沟道极窄，可更高效的使用材料。
8.售后服务完善：全球优质客户最强有力的支持。

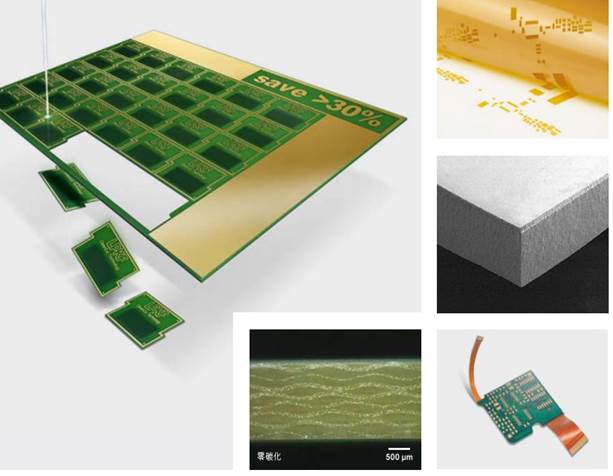

为什么采用激光分板？与传统分板工艺相比，激光分板具有许多优点：
1.非接触式加工不会对工件产生机械应力，切割沟道附近的材料也不受影响，切割边缘可紧靠元器件，提高拼版密度并节约材料，尤其适用电路板的全切加工。
2.激光可生产非常狭窄的绝缘沟道，精度极高，可加工各种柔性和刚性材质，数字化软件控制激光加工可以切割任意几何图形。
3.激光设备损耗件少，提高节省材料成本和加工周期，LPKF激光系统为全天候生产设计而设计，非常适合敏感的应用，如医疗技术、汽车行业和消费类的电子产品。

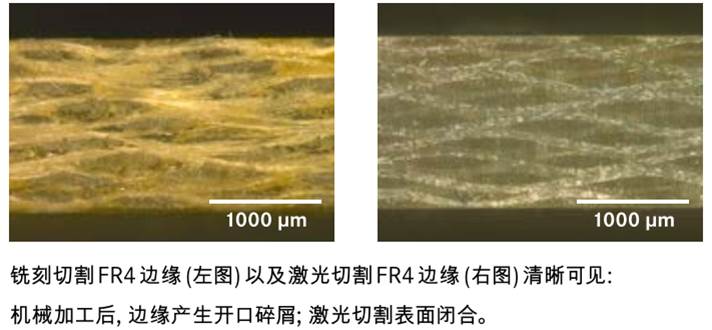

4.LPKF CleanCut方式产生的精度和工艺清洁度都很高，不会产生铣刻加工中的粉末。碳化或其他污染，结论：加工出的PCB可靠极高。
1.CleanCut技术：
LPKF CuttingMaster 2000系列结构紧凑，占地面积小，节省生产空间。CleanCut技术确保技术上切割边缘干净无毛刺。
2.性价比高：
LPKF CuttingMaster 2000系列价格公道，是性价比极高的设备，LPKF CuttingMaster超越了先前常规激光分板的成本优势。
3.系统紧凑：
LPKF分板系列与机械方式成本相当，质量更优。
|
LPKF CuttingMaster |
2000 P |
2000 ci |
|
最大加工区域（X Y Z) |
350mm*350mm*11mm |
350mm*250mm*11mm |
|
定位精度 |
±25 |
/ |
|
光斑直径 |
<20 |
/ |
|
设备尺寸（W*H*D) |
875mm*1510mm*1125mm |
/ |
|
重量 |
450kg |
/ |
|
可选配置 |
固定Pin、产品夹具、MES工作方式、SMEMA接口 |
/ |
|
备注：包含状态指示灯高度：2070mm |
||
|
激光功率 |
波长 |
脉宽 |
2000系列 |
CleanCut |
|
15W |
355nm(UV) |
nano second |
2115 |
/ |
|
27W |
355nm(UV) |
nano second |
2127 |
/ |
|
32W |
532nm(green) |
nano second |
2232 |
/ |
最高的精度：LPKF CuttingMaster 3000系列配备线性马达，确保高的定位精度以及更卓越的性能。
更大的加工区域：加工范围比2000系列更广泛。
灵活的系统：对于不同应用和材料的加工配备不同激光波长，蛮快的纳秒或皮秒激光器。
CleanCut技术：CuttingMaster 3000也可用于钻孔，稳定的花岗岩台面确保可靠精度
|
LPKF CuttingMaster |
3000 P |
2000 ci |
|
最大加工区域（X Y Z) |
500mm*350mm*11mm |
460mm*305mm*11mm |
|
定位精度 |
±20 |
/ |
|
光斑直径 |
<20 |
/ |
|
设备尺寸（W*H*D) |
1050mm*1500mm*2000mm |
/ |
|
重量 |
1300kg |
/ |
|
可选配置 |
固定Pin、产品夹具、MES工作方式、SMEMA接口 |
/ |
|
备注：包含状态指示灯高度：2120mm |
||
|
激光功率 |
波长 |
脉宽 |
2000系列 |
CleanCut |
|
27W |
355nm(UV) |
nano second |
3127 |
/ |
|
36W |
532nm(green) |
nano second |
3236 |
/ |
|
40W |
355nm(UV) |
pico second |
3440 |
/ |
|
65W |
532nm(green) |
pico second |
3565 |
/ |

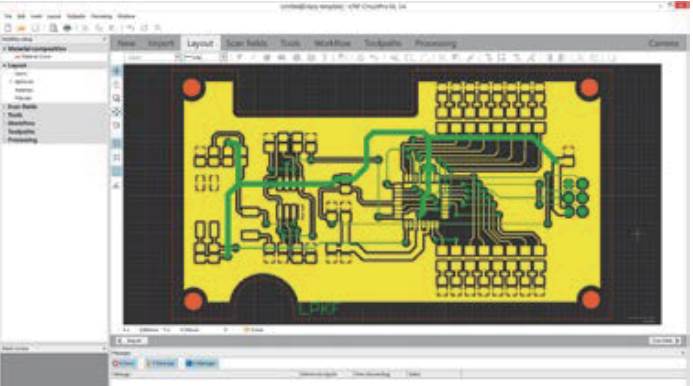

1.LPKF软件：
所有CuttingMaster系统都配备了强大的系统软件，它设计简单与硬件完美匹配，并与PCB生产中使用的所有标准程序兼容，它精确处理电路板数据，并指导用户完成每一步加工工艺。
2.LPKF系统提升：
LPKF为确保激光系统为客户带来最卓越的加工表现，尽其所能让设备完美简易操作，LPKF工程师开发了最佳系统软件满足生产操作所需的所有功能，需要培训、维护其他服务选项，可以随时联系我们，LPKF硬件、软件、售后服务奖处理分板需求确保产品。
CircuitPro软件的优势：
1.个性化MES工作方式
2.多样化Mark点识别
3.（坏）板识别
4.HERMES标准和SMEMA接口
5.可追溯性（激光达标）
6.数据的读取可写入
1.承诺： 质保期：1年，终身维护。响应时间：接到用户通知，专业技术人员不超过24小时（本地）48小时（异地）上门服务，保证24小时不间断售后技术服务支持；修复时间：48小时。
2.免费保修：质保期内免费保修，质保期后保证合理的价格提供备件和保养服务。
3.免费培训：培训当天，免费在现场对采购方技术人员进行设备操作培训，保证使用方人员能够熟练掌握各种设备和软件等常规使用方法，以及小故障的判断与解决。
