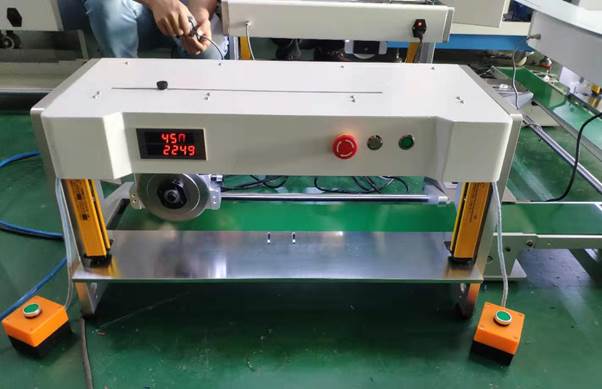

华诺走刀分板机

HN-208双走刀式分板机，采用上圆刀下直dao设计，割板时v-cut放置于下直dao上，线路板不动，上圆dao走动割板，应力相对较小，板不动dao动的割板模式也有效避免线路板分板作业时产生磕碰，避免产生暗伤、元件损伤等问题。

HN-208双走刀式分板机，采用上圆刀下直dao设计，割板时v-cut放置于下直dao上，线路板不动，上圆dao走动割板，应力相对较小，板不动dao动的割板模式也有效避免线路板分板作业时产生磕碰，避免产生暗伤、元件损伤等问题。

适合各种玻纤板，FR-4板、FR-1板等，相对来说硬度没有铝基板等大的基板，对于双面带有元器件的PCB板，采用这款设备分板尤其适合。

走刀式分板机视频：

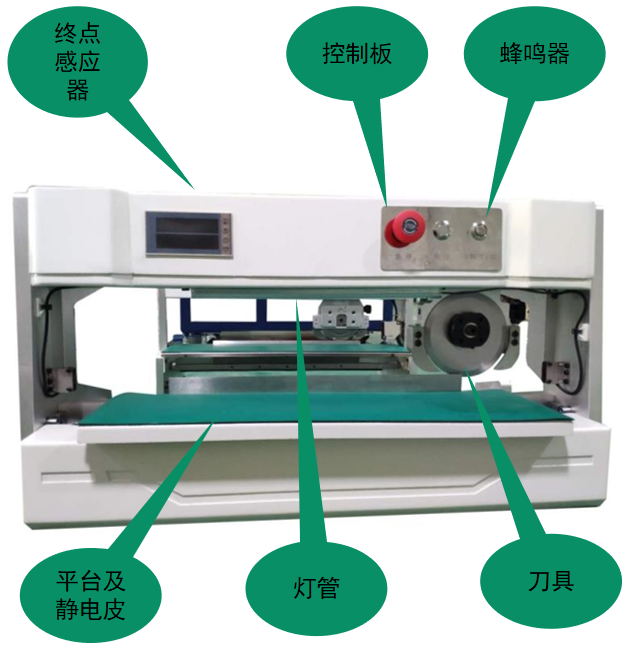

产品细节：

1、钢材：上下刀具为SKD11进口高速钢，切割次数可达百万。

2、灯管：操作员作业更便捷，视野更开阔。

3、蜂鸣器：合理化安全作业，提高操作员安全意识。

4、控制板：调节刀速，记录切板数量。

5、切割行程：终点感应器行程即切割行程，范围值为：0mm-600mm。（行程可定制600-1200MM）

6、平台和静电防护装置：升降平台可根据产品合理调节高度，静电皮可增加静电保护功能。

功能特点：

1、走刀式分割式,分板应力相对较小。

2、加装了输送带，可将分割好的PCB板传送到生产流水线。

3、单片机控制走刀，操作简易方便。

4、安全：带有双重防护装置,无需担心生产安全问题。

5、易用：操作简单，无需培训即可熟练使用。

6、耐用：优选材质精工制造，易损部件刀具独家工艺，持久耐用。

7、适用于分切各种双面带有元器件的PCB板。

设备参数：

项目	HN-208
名称	PCB走刀式分板机
外形尺寸L/W/H	L900mm×W450mm×H420mm
刀具尺寸	圆刀ϕ125mm×12mm×3mm    直刀ϕ600mm×65mm×6mm
刀具材质	进口优质高速钢
刀具品牌	华诺
分板厚度	三分之一板厚
分板长度	5mm-600mm长
分板速度	300mm-500mm/s（调速马达，速度可调）
分板宽度	1mm-200mm最佳（小片宽，非整拼宽度）、整拼宽度250mm
工作气压	无
工作电压	220V/110V 可选
设备功率	100W
整机重量	75kg

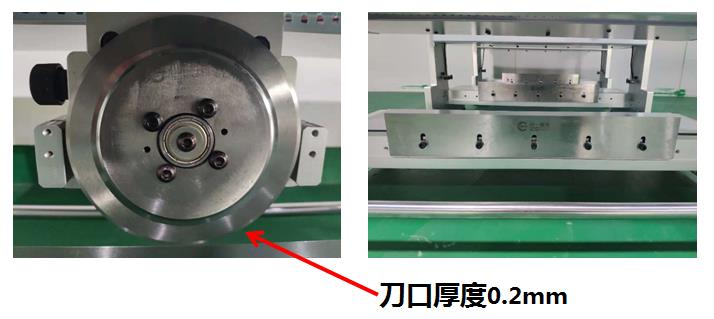

刀具介绍

1、刀具材质：进口SKD11高速钢

2、刀具品牌：CAB

3、刀具尺寸:

圆刀：ϕ125mm×12.5mm×3mm

直刀：ϕ420mm×65mm×6mm

注：刀片使用寿命400万次，可重复翻磨再使用，刀片视情况而定，可翻磨2-3次。

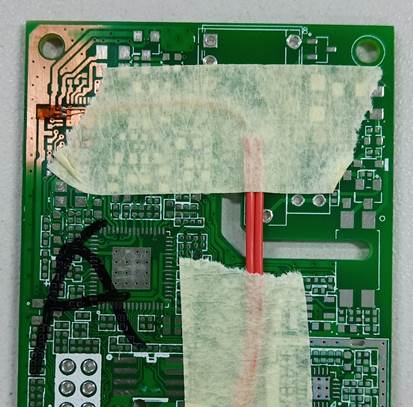

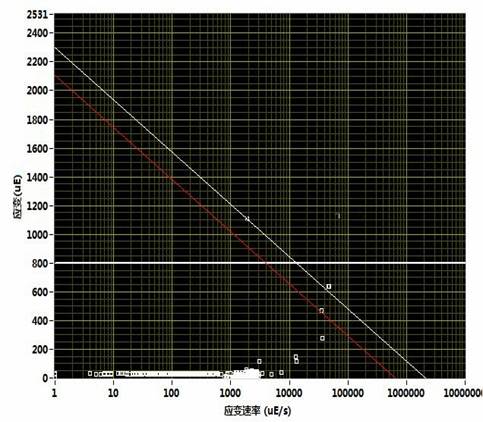

应力测试

IPC9704表格
编号	元件名	切割速度	应变最大值(uE)	应变速率最大值(uE/s)	结果
No.1	a	15mm/s	-634	-176777	PASS

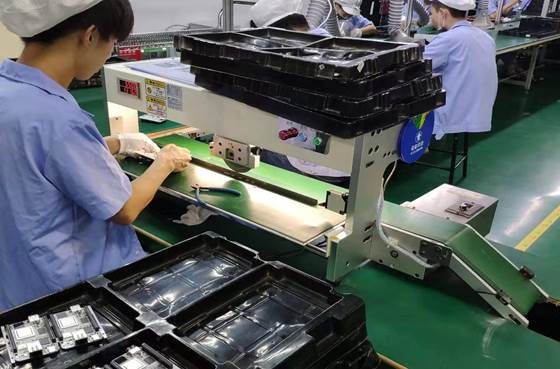

产品升级

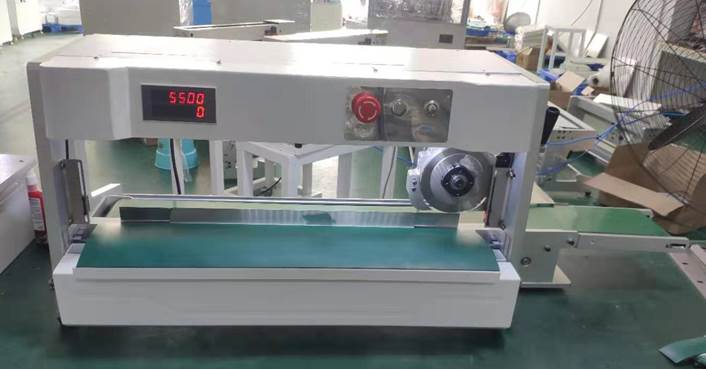

加装输送带：

1.对接生产产线：产品可直接流入流水线，对接产品后续操作；

2.操作更便捷：产品流入后端，操作员分好板后无需重复取板；

3.自动化程度更高，更能适应自动化更高的产线；

非标定制

产品定制化：

1.主要载体相同：定制化产品依托现有的走刀做定制化更改；

2.定制化：更高的自动化适应程度，越来越满足和实现客户需求

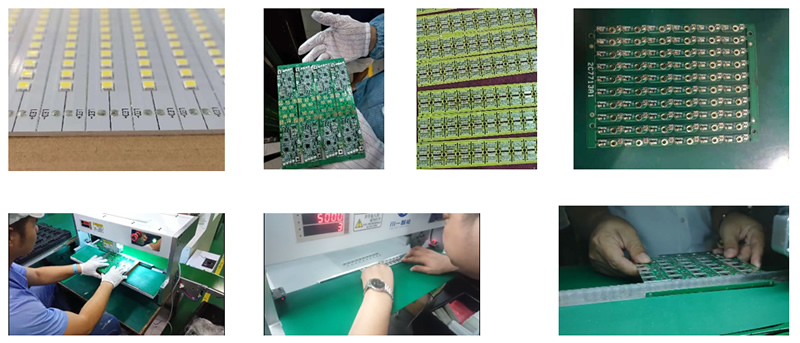

产品案例

机器操作流程

1、插上电源，打开设备上的电源开关。

2、调节上圆刀与下直刀的刀间隙。

3、将产品的V-CUT槽放在下直刀 的刀口上。

4、踩脚踏开关启动机器。

5、将分好的产品放入料框，也可流入输送带接到生产线上。

6、机器完成一个工作流程。



售后承诺

1.承诺： 质保期：1年，终身维护。响应时间：接到用户通知，专业技术人员不超过24小时（本地）48小时（异地）上门服务，保证24小时不间断售后技术服务支持；修复时间：48小时。

2.免费保修：质保期内免费保修，质保期后保证合理的价格提供备件和保养服务。

3.免费培训：培训当天，免费在现场对采购方技术人员进行设备操作培训，保证使用方人员能够熟练掌握各种设备和软件等常规使用方法，以及小故障的判断与解决。
