FPC冲压分板机8吨

适用于手机、数码相机、电脑、汽车等电路板批量模切，切割多联电路板、LED灯板等时，能发挥最大效果。

冲压分板机视频：

HN-C3-8T冲压分板机，结构紧凑而坚固，气压缸出力，环境无污染，出力大，且操作简单。

采用最新气电式轻量化设计，可使用各种刀模。

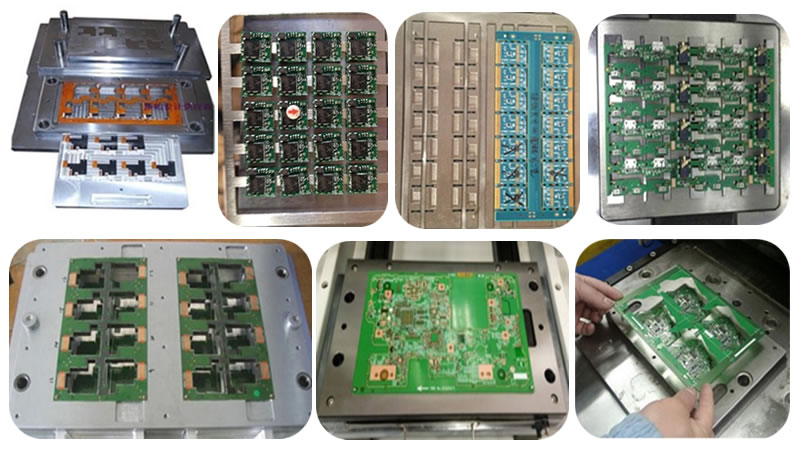

有效地分切各种FR4、铝基板硬质电路板以及柔性印刷电路软板。

适用于手机，数码像机，电脑，汽车等的电路板批量模切，切割多联电路板 LED 灯板等时，能发挥最大效果。以增压气缸驱动方式加压。

用冲切分切FPC基板的特点：

一、高效率：一分钟可以分6到8张拼板。

二、高品质：分切产品表面平整统一尺寸标准。

三、高环保：低噪音无粉尘生产，从而减少了对环境的污染。

四、低能耗：主要动力为气源动力。

五、低强度：极大的降低了员工的劳动强度。

六、易操作：作业简单，新员工或者老员工容易上手，简单易学易易操作。

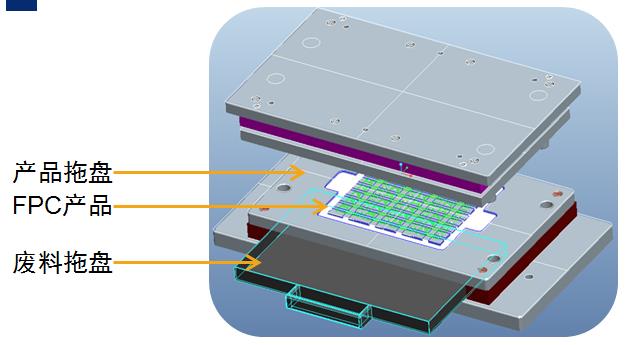

七、安全性高：采用下模自动进出模式分切,有光栅和安全门同时保护作业员操作更加安全。

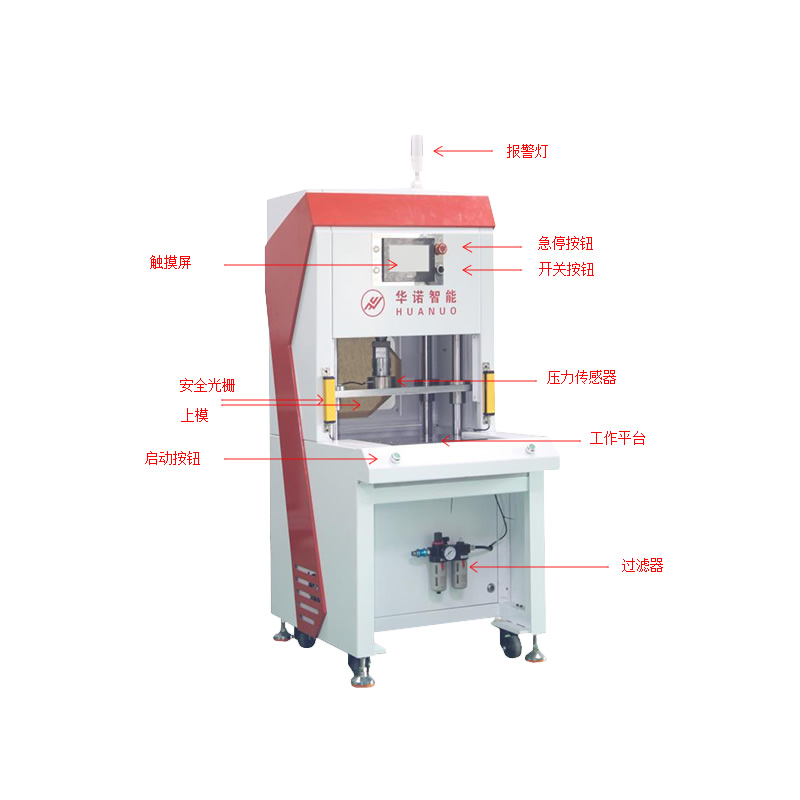

FPC冲压分板机设备外观介绍

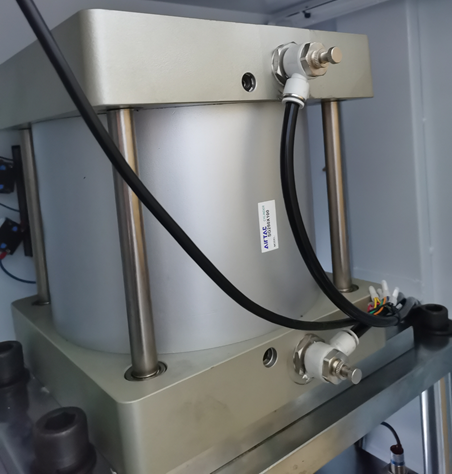

FPC冲压分板机机械气缸

机械气缸局部图

机台细节展示

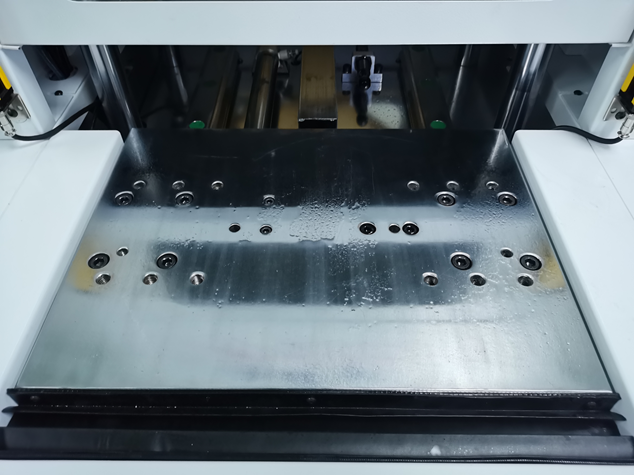

工作台：用于操作员取放产品，拿取冲切成品，放置待切产品；

安全光栅：防止作业员误操作，误将手等其他工具放置作业区保护员工安全；

双启动按键：防呆及安全保护作用，防止员工误操作及非该工位操作员误触；

8T机械缸：满足0-8T压力可调，可适应更多种类产品。

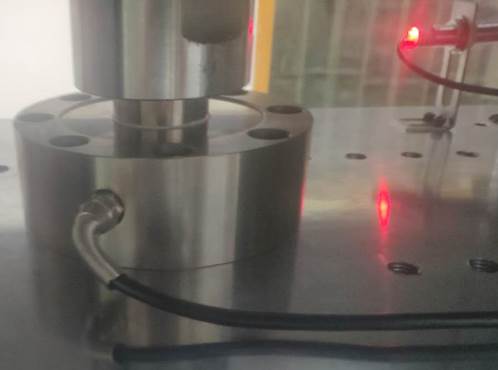

压力传感器

压力传感器细节展示

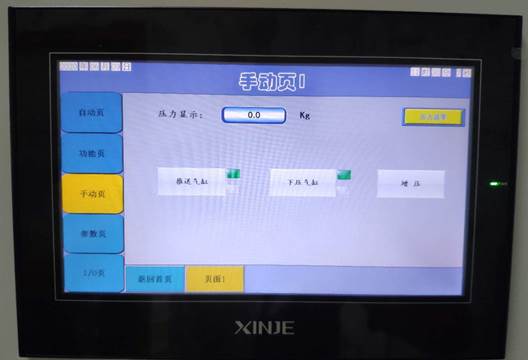

设备触摸屏

触摸屏展示

压力传感器：冲切产品时能传感冲切压力，提供较为准确的冲切压值可以给操作员更好调节依据；

触摸屏：设置操作权限，控制：点动、手动、半自动、产量保存、统计及错误信息存储参数设置（工程师：需要设置权限）对程序各个工位进行选择设定，实时监控，参数设置等功能

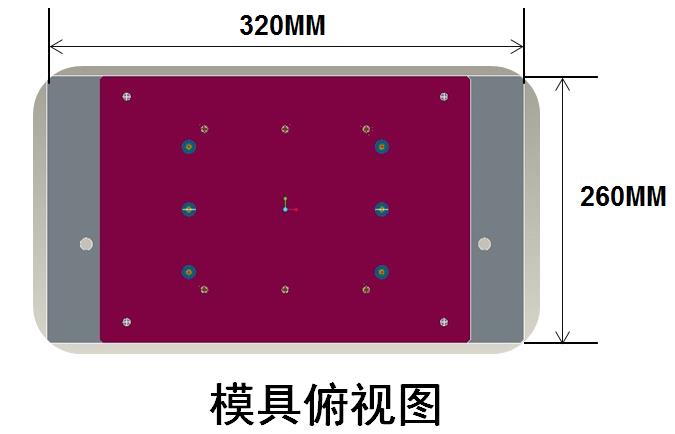

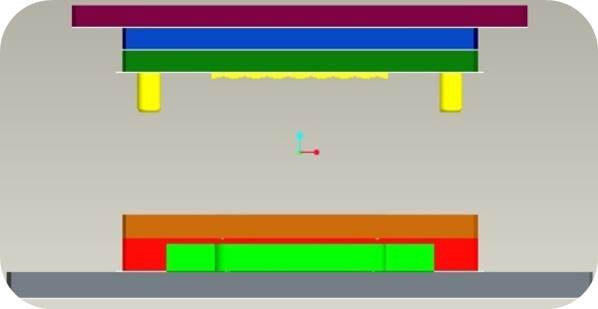

模具	模具属性	高速钢

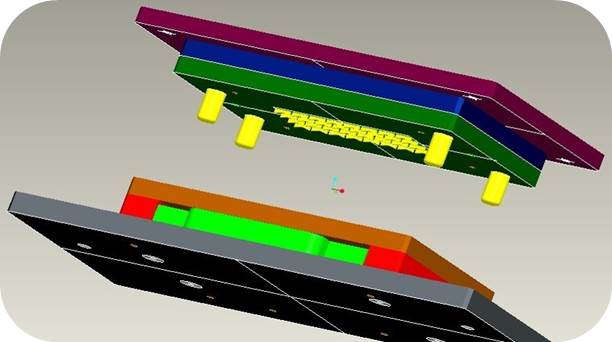

	模具类型	刀模或精密钢模/复合模
	刀片角度	根据客户产品切割点设计
	使用寿命	50万次
	制作模具资料	产品Gerbar或CAD档和成品板2-5片
	换线时间	10min
	制作周期	10天
	模具精度	0.05mm
主控分切系统	分板效率	8-12s一整拼板
	导轨丝杆	上银
	气动配件	亚德客
	设备出力	8/10/15/20/30/60吨出力
	进出板方式	气缸导轨或伺服系统+丝杆导轨
其他功能	防护功能	光栅、传感器以及软件三重防护双手按钮启动
	机器零件表面处理	阳极、电镀
	冲切方式	机械气缸、高速增压缸、油压缸
	安全防护	安全门光栅、急停开关
	自检功能	开机时间监控、产能监控、设备故障信息及自动排异系统

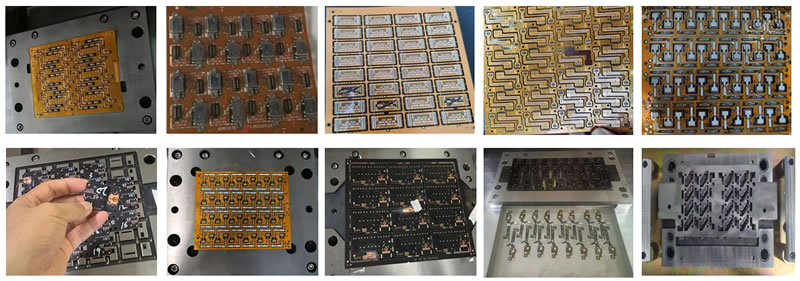

	适用范围	适用于带元件FPC分板、邮票孔PCB或铝基板、铜基板分切
