紫外激光打标机

激光打标机是利用激光束在各种物质表面打印上永久的标记。

产品视频：

设备简介：

激光打标机是利用激光束在各种物质表面打印上永久的标记。 激光打标机的效应主要是：

1.1通过激光光能对目标物质表层的蒸发而露出物质深层；

1.2通过激光光能导致表层物质的化学物理变化而"刻"出所需图案文字；

1.3通过激光光能烧掉部分物质，从而显出所需刻蚀的图案、文字。

1.4紫外激光打标机主要由：光纤激光器、振镜（打标头）、软件控制板卡、工控电脑、　　　机箱机柜、放工件的水平台等组成。

工作原理：

利用紫外激光器产生激光并导出激光然后配合光学高速扫描振镜进行工件标记的，其核心部件为紫外激光器。紫外激光打标机以其独特的小功率激光束为主,因而可以进行超精细打标，特殊材料打标.是对打标效果有更高的要求客户首选产品。特別适应于超精细加工的高端市场，效果精细，标记清晰牢固,比如:3C行业标记,电子元件，电器外壳标记，食品，药品及其他高分子材料表面包装瓶打标，非金属镀层去除，各类材料的划线。

与其它激光打标机的原理大同小异.都是用激光束在各种不同的物质表面打上永久的标记.打标的效应是通过短波激光直接打断物质的分子链(不同丁长波激光所产生的表层物质的蒸发露出深层物质)，从而显出所需刻蚀的图案,文字。

紫外激光打标是冷加工,加工过程称为“光蚀”效应,“冷加工”具有很高负荷能量的(紫外) 光子,能够打断材料(特别是有机材料)或周围介质内的化学键,至使材料发生非热过程破坏.对被加工表面的里层和附近区域，不产生加热或热变形等作用.

设备特点：

1、HN-HUVL-5W紫外激光打标机采用紫外激光器，寿命可达1万小时，紫外激光器属于冷光源 ,热影响区小 ,光束质量高，打标效果精细，聚焦光斑直径不到20um。发散角是半导体泵浦激光器的1/4。

2、采用高速进口扫描振镜，标记速度快 ,单线条更细，特别适用于精细、精密打标。

3、体积小，耗电量小，整机耗电不到800W；采用水冷冷却方式，占地面积更小，安装更简便，真正做到了节能和便携。

4、电光转换效率高，简单易用，无须光学调整或维护，结构紧凑，系统集成度高，故障少。

5、无需进行任何维护，使用寿命长，适用于恶劣环境工作。

6、加工速度快，是传统打标机的2-3倍，光学扫描振镜，激光重复频率高，高速无畸变。

7、打标软件功能强大，可兼容Coreldraw、AutoCAD等软件的文件；支持PLT、PDF、DXF、BPM等，可直接使用SHX、TTF字库；支持自动编码、打印序列号、批号、日期、条形码、二维码、自动跳号等，USB接口输出控制。

设备配置：

1. 桌面型铝板一体式机架；

2. 格镭紫外激光器5W一套；

3. 欧亚高速数字扫描振镜一套；

4. 德国SAMLIGHT高性能的综合打标刻印软件；兼容:

      (PLT.DXF.CMX.EMF.SVG.AI.JOB.MCL.TXT.TGA.BMP.JPG.TIF.GIF；)等文件格式

5. 工业计算机控制系统一套；

6. 南京波长聚焦镜头一套；

7. 高精密冷水机一台；

8. 其他配置由公司定制。

设备技术参数：

1. 激光输出功率 5W

2. 最大打标线速度 10000mm/s

3. 激光波长 355nm

4. 打标范围 100mm×100mm （可选配)

5. 激光重复频率 20KHz-150KHz

6. 功率调整范围 5%-100%

7. 重复精度 0.001mm

8. 最小线宽 0.01mm

9. 最小字符 0.08mmX0.08mm

10. 整机耗电功率 ≤800W

11. 冷却系统  水冷

12. 连续工作时间 24h

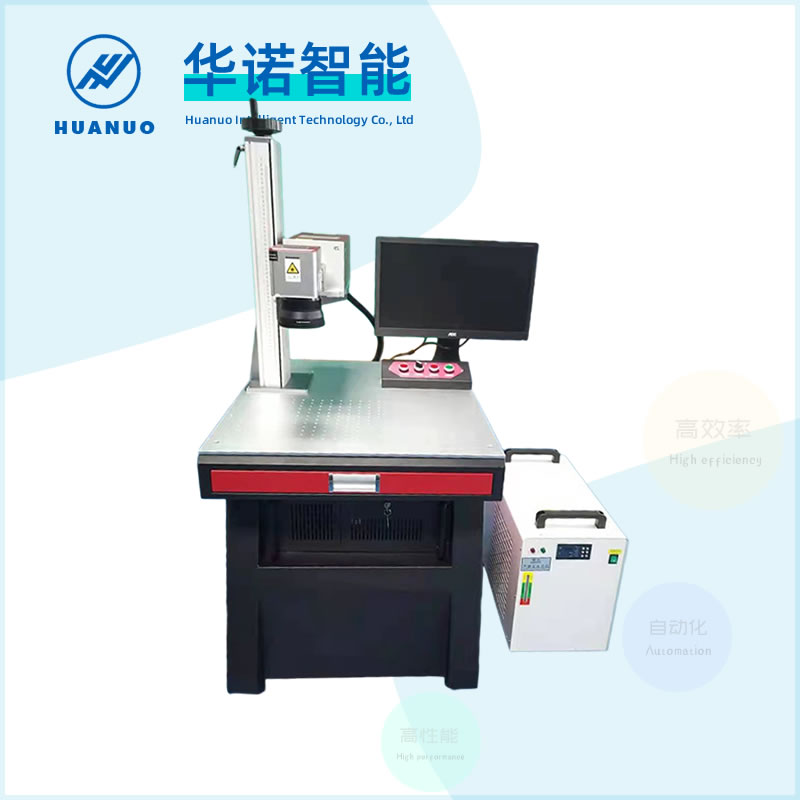

设备外观：

1. 机器尺寸    600×800×1400mm

2. 整机重量   120KG

3. 电源要求  AC220V/50HZ/5A



软件介绍及设置

本软件具有以下主要功能：

1. 自由设计所要加工的图形图案，支持TrueType字体，单线字体（JSF），SHX字体，点阵字体（DMF），一维条形码和二维条形码。

2. 灵活的变量文本处理，加工过程中实时改变文字,可以直接动态读写文本文件和Excel文件。

3. 可以通过串口直接读取文本数据。 可以通过网口直接读取文本数据。还有自动分割文本功能，可以适应复杂的加工情况。

4. 强大的节点编辑功能和图形编辑功能，可进行曲线焊接，裁剪和求交运算.

5. 支持多达256支笔（图层），可以为不同对象设置不同的加工参，兼容常用图像格式（bPM,jpg,gif,tga,png,tif等）兼容常用的矢量图形（ai,dxf,dst,plt等），  常用的图像处理功能（灰度转换，黑白图转换，网点处理等），可以进行256级灰度图片加工.

6. 强大的填充功能，支持环形填充多种控制对象，用户可以自由控制系统与外部设备交互，直接支持SPI的G3版光纤激光器和最新IPG_YLP光纤激光器，支持动态聚焦（3轴加工系统）.

7. 开放的多语言支持功能，可以轻松支持世界各国语言。

8. 界面说明：

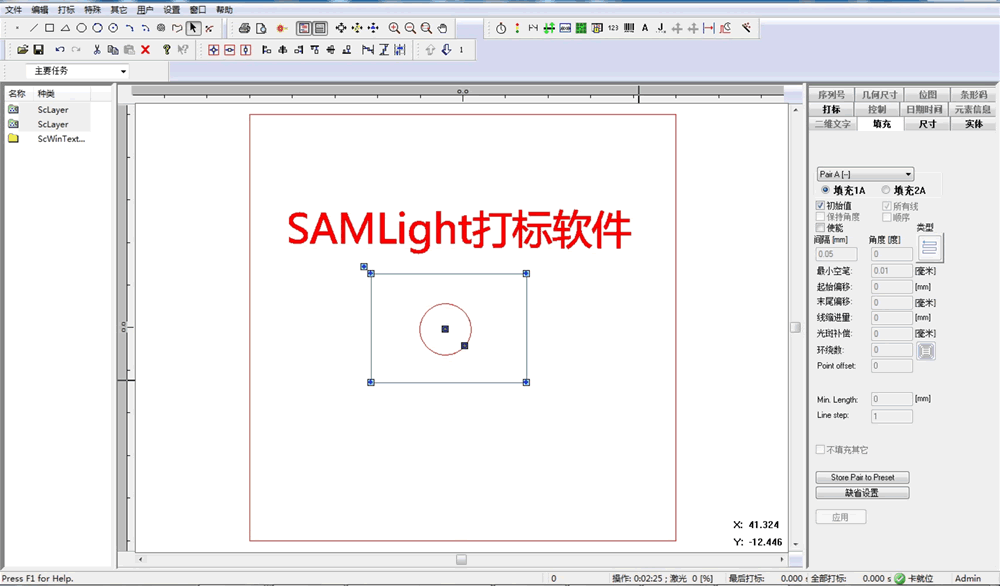

    主界面如下：
