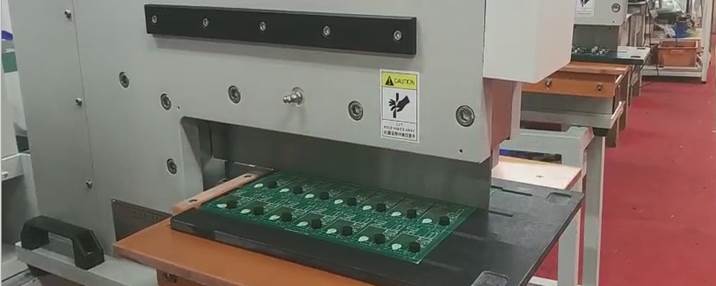

华诺铡刀分板机

HN-120分板机用上下双直刀设计,铡刀式分割基板,适用于各种PCB板、LED铝基板、cob基板、铜基板等等

HN-120分板机用上下双直刀设计,铡刀式分割基板,适用于各种PCB板、LED铝基板、cob基板、铜基板等等,适用板型广泛,同时应力相对较低,分割的板毛刺更少,板边更加平整光滑,对分板质量要求较高的板型最佳选择之一。

华诺铡刀分板机

铡刀分板机分PCB板视频:



铡刀分板机分铜基板视频:

更多视频:铡刀分板分割2.0厚铜基板

产品特点:

1、铡刀式分板,应力较小,分板质量较高;

2、适用于分切各种材质的基板,对于高硬度的铝基板、铜基板等同样适用;

3、安全:铡刀开口较小,只能进板,对操作人员安全有保障;

4、易用:简单易用,无需培训即可熟练操作;

5、耐用:优选的进口材质,产品质量更优

6、缺点:铡刀式割板机因设备之特性,相对其他机型分板速度较慢,员工熟练操作后速度可提升。

铡刀式分板,应力较小,分板质量较高,铡刀开,口较小,只能进板,对操作人员安全有保障。

适用于分切各种材质的基板,对于高硬度的铝基板、铜基板等同样适用。

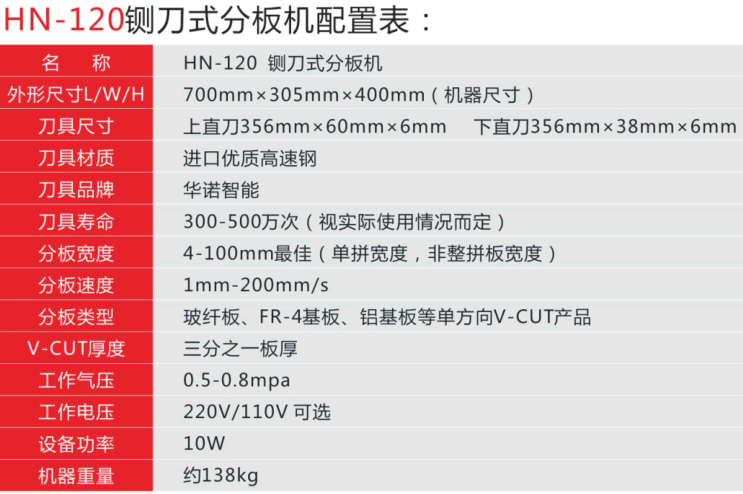

设备参数:

铡刀分板机设备参数

项目 HN-120
名称 铡刀式分板机
外形尺寸L/W/H 700mm×325mm×400mm(机器尺寸)
刀具尺寸 直刀400×43.5×6mm
刀具材质 进口优质高速钢
刀具品牌 华诺
刀具寿命 约600万次
分板宽度 4-100mm最佳(小片宽度,非整拼板宽度)
分板速度 1mm-300mm/s
分板类型 玻纤板、FR-4基板、铝基板等单方向V-CUT产品
V-CUT厚度 三分之一板厚
工作气压 0.5-0.8mpa
工作电压 220V/110V 可选
设备功率 10W
机器重量 约138kg



产品细节

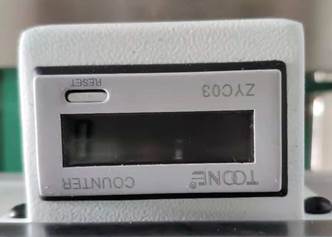

铡刀分板机计数器计数器:实时记数 ,便于观察,记录分板产量。

铡刀分板机调节把手调节把手:  适应不同板的厚度,旋钮把手调节刀的高度。

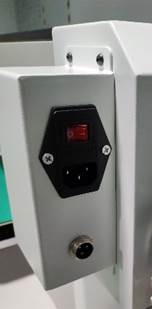

铡刀分板机开关开关:一键启动,方便快捷。

铡刀分板机静电防护装置:安全第一,增加防静电保护措施。静电防护装置:安全第一,增加防静电保护措施。

产品案例

铡刀分板机应用案例

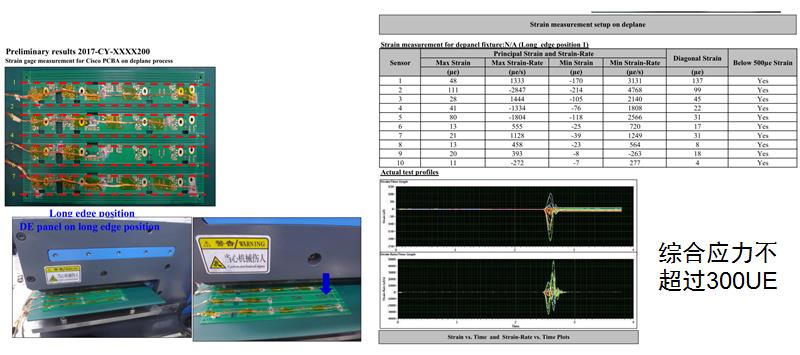

应力报告

铡刀分板机应力报告

优化方案

铡刀分板机优化方案

定制治具:

优化分板,提供更便捷、更高效的分板方式。



售后承诺

1.承诺: 质保期:1年,终身维护。响应时间:接到用户通知,专业技术人员不超过24小时(本地)48小时(异地)上门服务,保证24小时不间断售后技术服务支持;修复时间:48小时。

2.免费保修:质保期内免费保修,质保期后保证合理的价格提供备件和保养服务。

3.免费培训:培训当天,免费在现场对采购方技术人员进行设备操作培训,保证使用方人员能够熟练掌握各种设备和软件等常规使用方法,以及小故障的判断与解决。
