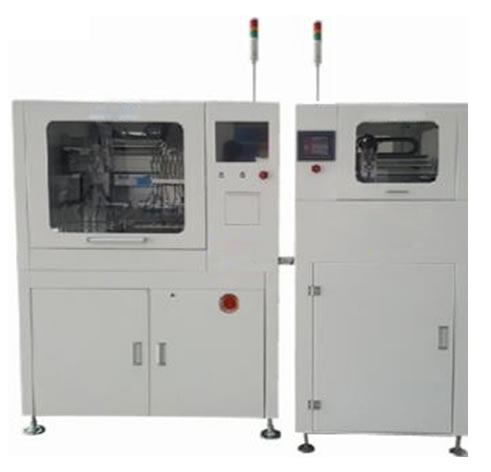

在线吸附式铣刀分板机

产品优点:空间占用小,随动除尘,高精度视觉寻边切割,DXF导入功能,自动刀库,断刀掉刀检测,条码识别,MES连接。

在线吸附式铣刀分板机

产品视频:



产品简介

在现代工业4.0发展的今天,电子产品对自动化制造提出了更高的要求,HN-4500全自动在线PCB分板机就是应承自动化生产及无人化工厂而生的自动化设备。HN-4500分板机是一款高性能、高精度、占地小、高效益的分板设备,具有自动识别影像mark点对位、移动轨迹位置显示追踪、自动铣刀分段切割功能,生产产量统计等参数皆可设定。负压式随动除尘技术,二级粉尘过滤集尘装置及静电消除装置,彻底解决切割粉尘问题。自动进出料能有效地提高生产质量及节省人力成本。

产品优点:空间占用小,随动除尘,高精度视觉寻边切割,DXF导入功能,自动刀库,断刀掉刀检测,条码识别,MES连接。

12寸工业触摸屏加鼠标键盘,双操作模式。

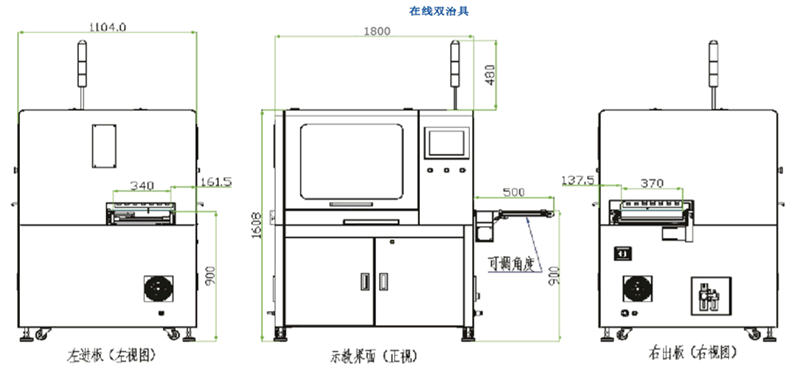

机器外观尺寸

更小的占地面积,更高的生产效率。

在线吸附式铣刀分板机 外观尺寸

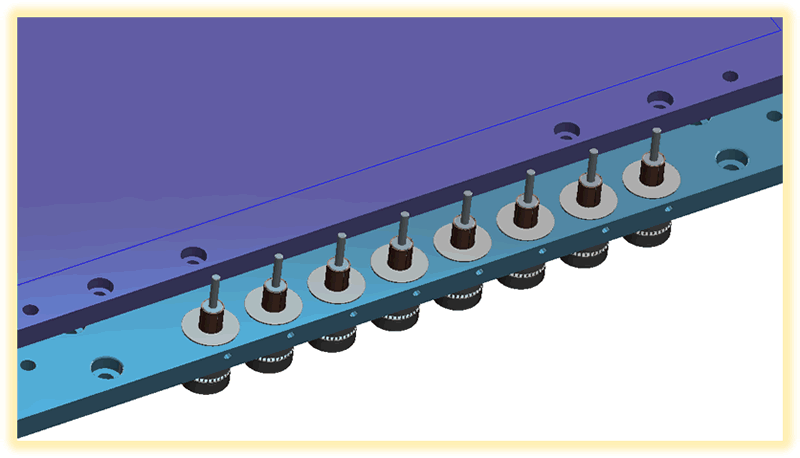

刀具介绍

生产中刀具寿命显示及根据刀具库设定距离自动分段切割(可设定三段),延长刀具的使用寿命。根据设定刀具切割寿命,实现自动更换刀具功能。自动识别刀库有无刀具。

在线吸附式铣刀分板机刀具

内部系统

断刀及掉刀检测:

加工中可设定每步检测或每切割完一块PCB检测刀具是否折断或下滑,及时防止因为刀具下滑导致的PCB损坏。

在线吸附式铣刀分板机断刀检测功能

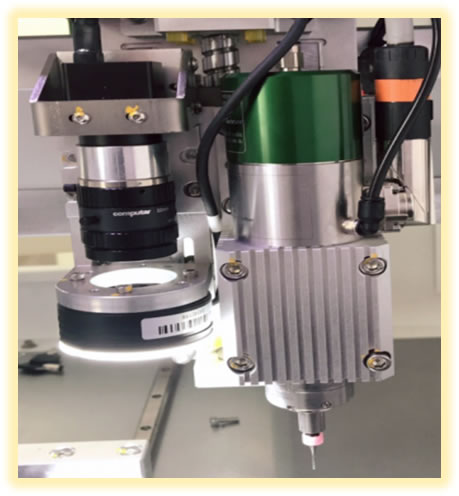

视觉系统

视觉系统:

采用高像素数字相机及大倍率镜头,可辅助程序示教及编辑模拟功能。自动MARK定位补正。条码读取功能,实现1D/2D条码的读取并保存或上传,便于追溯及数字化管理。

在线吸附式铣刀分板机视觉系统

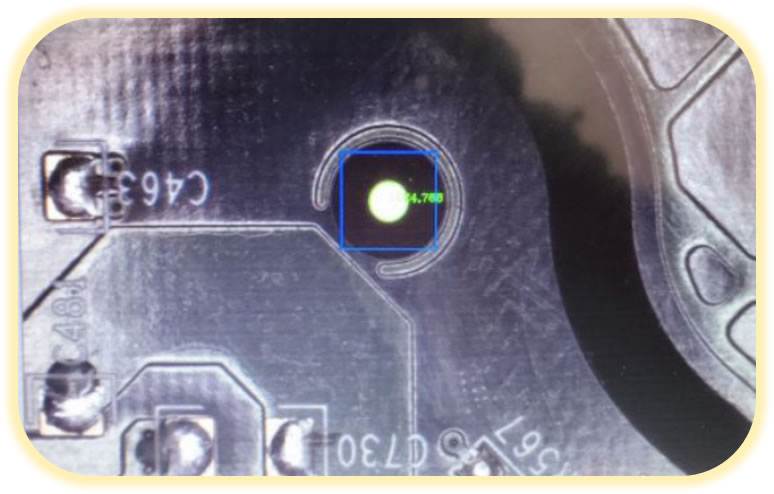

Mark系统

Mark定位补正系统:

可使换线及更换治具更简洁精准,并能有效防止在生产中板未放到位产生切坏产品。

在线吸附式铣刀分板机Mark系统



程序编辑

软件可做矩形、复制、平移旋转、多点修改、具有点、直线、圆弧、圆、曲线、方形等快捷形状编程,能有效的提高不规则形状的编程速度,节约编程时间。

文件包含加工程序新建与打开、设备参数导入。打开与新建程序功能等同于程序编辑接口新建程序和打开程序。

当参数误删或者丢失后找不到参数,软件无法正常运行时可选择导入备份的参数(或把备份的参数文件放到程序运行目录下重启软件)。

导入 DXF 程序: 此功能为 CAD 导入功能,即脱机程序设计。在AutoCAD/UG/CAXA 等制图软件中画好切割轨迹与 Mark 位置后保存为 DXF 格式,可直接导入软件内部,省去用 CCD 进行路径示教的时间,提高程序设计效率。

程序编辑步骤

清尘累计切割: 设定主轴累计切割多远的距离时需要清理积尘箱粉尘防止积尘箱粉尘堵塞。

垃圾桶缓存板边数: 设定累计切割多少块主板时需要清理垃圾桶废板边,对于无需抛板边机种可不使用,设置为零即可。

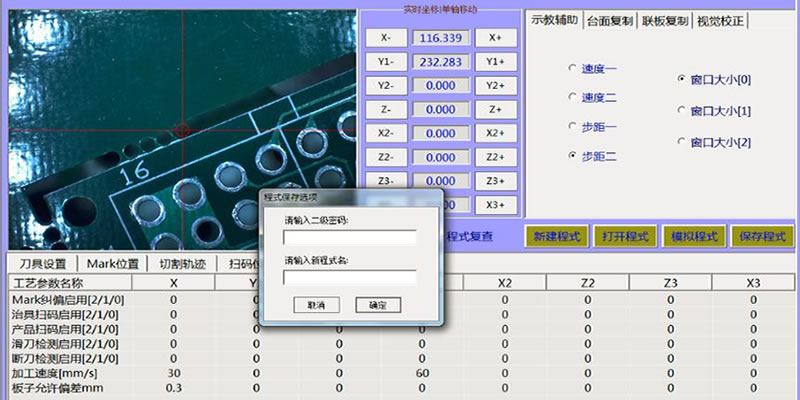

依次按照“刀具设置”、“Mark 位置”、“切割轨迹”、“扫码位置”(选配)、“换刀/取放板”、“工艺参数”设置完成后,可点击“ 保存程序”按钮,弹出如上图所示对话框。保存程序需要输入二级密码及新程序名称,输入完成点击“确定”即可。做完一个加工程序后,可以通过复查加工程序确认当前程序点位是否正确。

在线吸附式铣刀分板机程序编辑步骤



内部结构

选用高负压除尘电机,噪音75分贝以下,利用随动技术控制吸尘刷,跟随切刀具同速移动,适时保持吸力最佳位置,再配合上辅助吸尘能高效的将因铣刀高速旋转切割甩向PCB板面及工作台面上的粉尘收集干净。

切割24小时后对比,左为未加上辅助,右为增加上辅助

切割24小时后对比,左为未加上辅助,右为增加上辅助

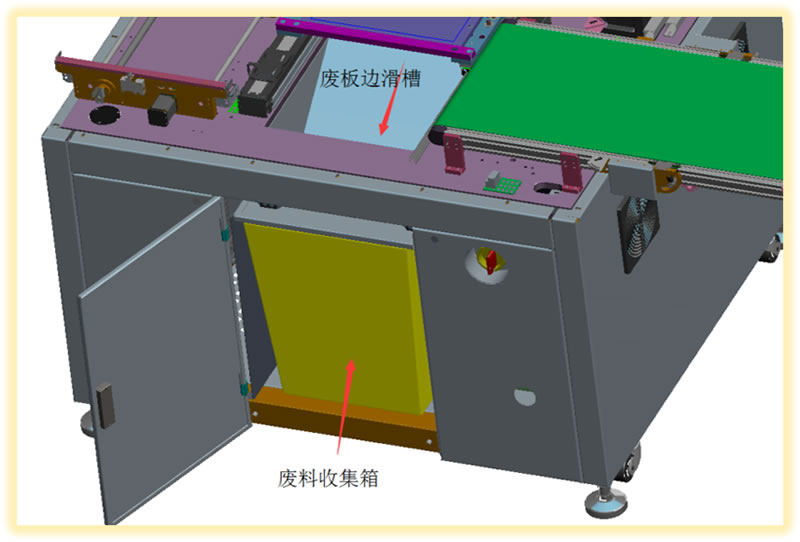

废料箱收集示意图:

废料箱收集示意图

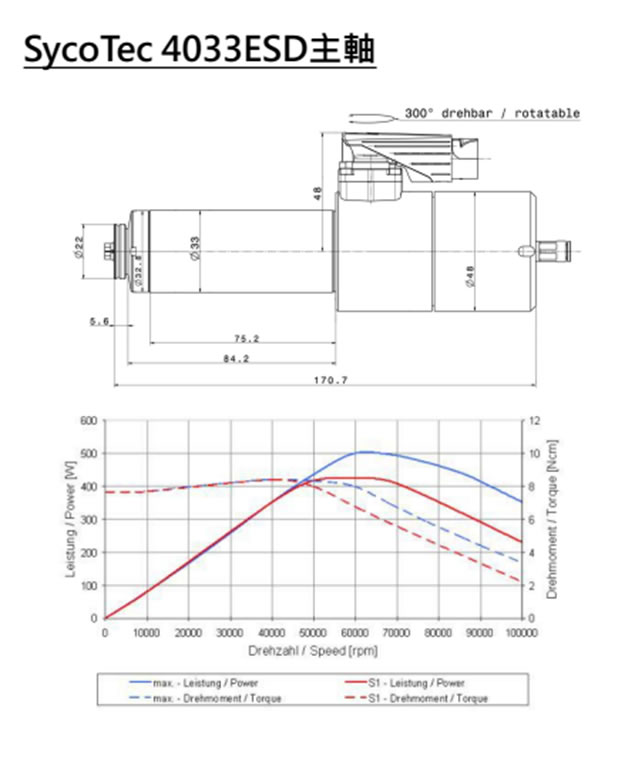

主轴:

在线吸附式铣刀分板机主轴

① 主轴开启延时

带动铣刀旋转的主轴只有在达到一定转速时才能更好地切割不同厚度的PCBA,主轴达到一定转速需要时间,在使用者参数中可以根据需要设置主轴打开后的延时,以使主轴在转速正常后才可投入到切割工作中。

② 主轴维护时间设置

主轴是切割 PCBA 关键核心部件,正确的维护和保养主轴能极大延长主轴使用寿命。在连续工作环境下可以设定主轴可连续使用时间,在达到使用时间后进行主轴维护保养,主轴保养时间设置能很好的提醒操作员。

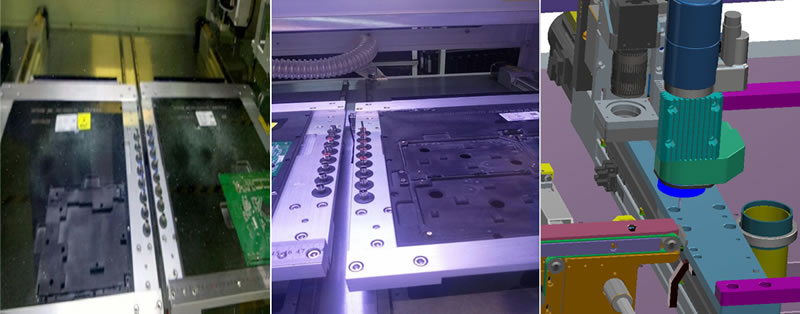

轨道进出板

在线吸附式铣刀分板机轨道进出板示意图



轨道、皮带出板

在线吸附式铣刀分板机轨道、皮带出板示意图



轨道、气缸载具出板

轨道、气缸载具出板示意图



出板步骤

在线吸附式铣刀分板机出板步骤

针对后段插件线,可根据产线需求,对接自动载具放板机,实现产线自动化,减少人员接触产品,提高产品质量,节约人力。

根据产线需求,出板可对接自动Tray放板机,实现切割后的产品直接放置到托盘内完成出货要求。

出板操作步骤

  1. 轨道进板-轨道出板

  2. 轨道进板-皮带线出板

  3. 轨道进板 - 气缸载具出板(并且左右进板可快速更换)

  4. 可根据需求对接不同设备



产量计算

•以10拼板为例:10拼板切点数为:68个乘以0.6秒(切割一点所需时间)再加上2秒照MARK点再加上5秒(取放板时间)。

•68*0.6+2+5=48.8秒,一片板子(10小片板子)。

•一小时产能为:3600秒除48.8秒≈74片板子再乘以10,每个小时产能约为740片,再算上其它相关故障问题:500*0.8=592片。

•所以产能约为:600PCS左右每小时。



机器参数

在线吸附式铣刀分板机机器参数



售后承诺

1.承诺: 质保期:1年,终身维护。响应时间:接到用户通知,专业技术人员不超过24小时(本地)48小时(异地)上门服务,保证24小时不间断售后技术 服务支持;修复时间:48小时。

2.免费保修:质保期内免费保修,质保期后保证合理的价格提供备件和保养服务。

3.免费培训:培训当天,免费在现场对采购方技术人员进行设备操作培训,保证使用方人员能够熟练掌握各种设备和软件等常规使用方法,以及小故障的判断与解决。
